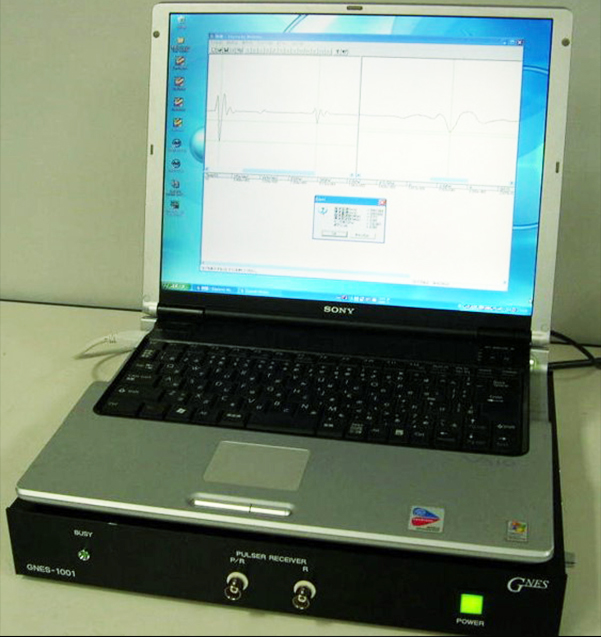

脉冲星接收机(GNES-1001-PR)

频宽 300Hz~20MHz(±3dB)
脉冲输出 最大600V(10V Step)
取样频率 0.5-100MHz

特长

USB对应:能简单地连接笔记本电脑。
可以初步设定Windows标准软件功能,操作简单就可以进行波形分析。
测量超声波声速,衰减等,薄膜厚度,退化诊断等校准曲线测量,作为选项的弹性模量测量 ・厚度测量•螺栓轴向力测量等也是可能的。

应用领域

  • 其他

干燥耦合片

不使用液体接触介质,而是一种低衰减材料,可用于接触介质。作为缺陷检测的结果,即使是具有15MHz延迟线的探头也能被探测到。

特长

因为它是一种纸张类型,所以可以自由处理。即使在多孔体涂上凝胶状接触介质,被渗透进去后,在一个有不稳定因素的实验情况下,也是非常有效的。价格也非常便宜,可以从1张起定做。

产品群

尺寸: 150mm×150mm、
300mm×300mm
厚度: 約0.5mm、1.0mm、2.0mm
硬度: 40、50

应用领域

  • 其他

G-声波耦合剂

可以用作超声波探伤中横波的接触介质,因为它也可以传播横波(剪切振动)。另外,由吸湿引起的灵敏度下降很小,可以长时间使用。

特长

不能使用水,机器油,甘油糊等的液体接触媒介,可以使用不想使用的测试本体或者是用粗糙表面材料的接触介质。

产品群

  • SH-L:低粘性类型,100g
  • SH-H:高粘性类型,150g
  • 我社备有以上2种。

应用领域

  • 其他

空中超音波探傷装置

它可以用于无法通过非破坏性检查施加水和油的材料和组成材料,这些材料之间可以用非接触介质进行材料检查。至今对于那些不能检测的厚度较高的材料和高衰减的材料,我们也能达到高灵敏度的探伤。它耐用,适用于恶劣的环境,从而获得稳定并且能重复使用的效果。

特长

  • 只需安装在生产线上,就可以了解OK / NG的判断,也可以明确位置和缺陷的分布。只需在生产线上安装超声波探头固定底座即可进行全部数量的检测。

应用领域

  • 建材

弾性率内耗测定装置(UMS-R)

能同时表示金属、陶瓷器以及其他各种固体原材料的体积弹性率能等全12种参数。

特长

杨氏模量,剪切弹性模数,体积弹性模量、压缩率、泊松数、程序参量、声速传递系数纵波内部磨损、波内部磨损、德拜温度等。

应用领域

  • 素材

内嵌探伤装置

根据顾客的需求,搬运方法以及调色板,各种控制方式,数据管理等,按照需要的机器设备环境组合,都可以制作。

应用领域

  • 素材

中实在车轴探伤装置(G-AUTO ATMS7)

查出对中果实车轴发生的微小的裂缝,使其图像化。根据自动判定,波形形状判定,A范围存储器可使全波截面显示功能简单地识别形状回波和缺陷回波。

特长

  • 高精度定位
  • 驱动部位免维修
  • 另外,能按着其他用途设计

应用领域

  • 铁路

穿孔车轴探伤装置(多功能渠道MAX8ch) (GCI-3065HS)

可查出在穿孔车轴内外表面,圆周方向以及在轴向发生的微小的裂缝,使其图像化。除了有自动灵敏度调整,自动判断,耦合检查功能等高度可靠检查功能之外,简单区分形状回波和缺陷回波的功能也非常充实。

特长

  • 根据最大8CH的A范围存储器功能,能收录探伤中的全CH数据的波形。
  • 能使用多种频道(角度)
  • C,B,图表基本显示是可能的_x000D _。
  • 高精度定位
  • 驱动部位免维修

应用领域

  • 铁路

穿孔车轴探伤装置(SBA-60HS)

查出在穿孔车轴的外表面发生的微小的裂缝,使其图像化。除了有自动灵敏度调整,自动判断,耦合检查功能等高度可靠检查功能之外,简单区分形状回波和缺陷回波的功能也非常充实。

特长

  • 高精度定位
  • 驱动部位免维修
  • 另外,能按着其他用途设计

应用领域

  • 铁路

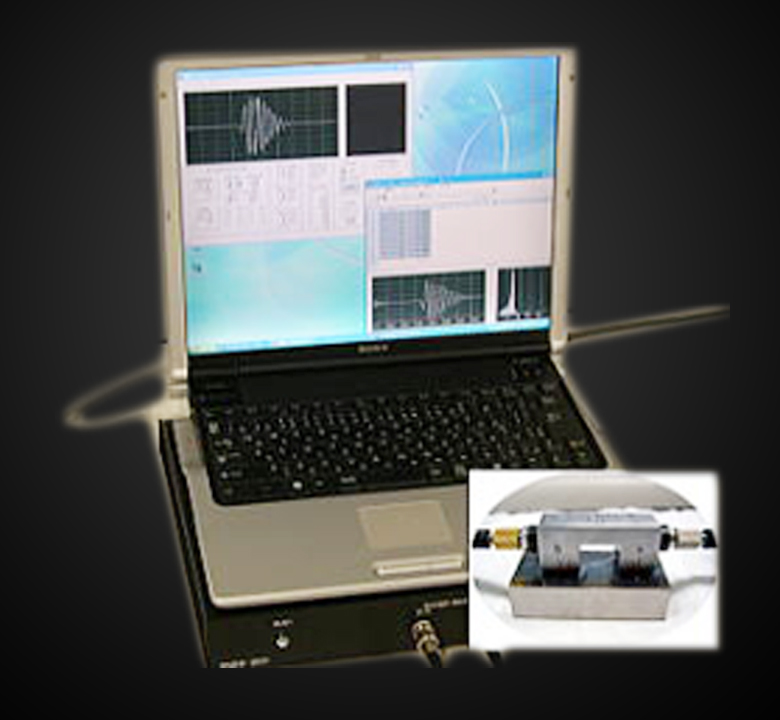

素材表面音诊机(USH-SD/SN)

根据SH超声波传感器,能表示金属、橡胶素材表面的诊断。

特长

判定淬火深度硬度测定,镀金厚,容射,涂抹膜厚,金属疲劳,劣化等

应用领域

  • 航空•宇宙
  • 汽车
  • 素材

全面数码的多超声波探伤仪(G-UT 2000)

标准4 CH(最大可扩展至32 CH)

输出电压 400V
收信带状地域 0.5-15MHz
过滤器 BB/1/2.25/5/10MHz
设定灵敏度 80dB/0.1dB
步门 独立3门
门奉承 S,B,S+B
回声表示 RF,全波,正式半波,负半波

应用领域

  • 航空•宇宙
  • 铁路
  • 汽车
  • 素材
  • 其他

手提式数码超声波探伤仪

这是一种具有高性能的探伤机能,能应对广泛用途的传统型超声波探伤仪。它结合了便携性,易用性和高性能。它的耐用性也很好,因为它携带方便,您可以进行原位缺陷检测。

接收频率:标准方式0.5MHz-30MHz(-3dB)

PA方式1KHz-10MHz

特长

  • 银幕上可以显示金属内和熔接部的缺陷位置、深度以及大小、形状
  • 不具有超声波探伤试验专业知识的人员,也能知道金属(熔接部)里面的状况。

应用领域

  • 航空•宇宙
  • 铁路
  • 汽车
  • 素材
  • 其他

素材负载试验装装置(GSCAN E)

通过对接设备、使超声波扫描仪传送材料到试验机而得到了素材的微小变化时的信号,因为及时使用超声波探伤检查素材的破坏起点,这能达到不损失时间而进行检查。

特长

  • 因为不拆掉试验片能进行探伤,所以能特定破坏的起点和种类。
  • 抓取材料试验机中的试件的同时即可完成探伤。
  • 容易拆装试验片
  • 由于使用水喷嘴进行部分水浸法,负载测试结果几乎没有受到水的影响。

应用领域

  • 航空•宇宙
  • 汽车
  • 素材
  • 建材

空中超音波验伤(GSCAN type.AERO)

能用非接触媒质实施素材检查的非破坏检查图像处理系统。它可以用于无法使用水和油的材料和组成材料。

探伤法 非接触介质传输方法和反射方法
动态范围 >140dB(TOTAL)
频率范围 50kHz~5MHz
输出模式 唧声,脉搏,爆裂
探测器 发件人1,收件人1

特长

  • 如果是厚度不到120mm的CFRP材的话,能查出φ5mm的层之间的剥离、在ASSY的粘结部,能查出φ7mm的未粘结部。(出自人造缺陷的实际成果)

应用领域

  • 航空•宇宙
  • 汽车
  • 素材
  • 建材

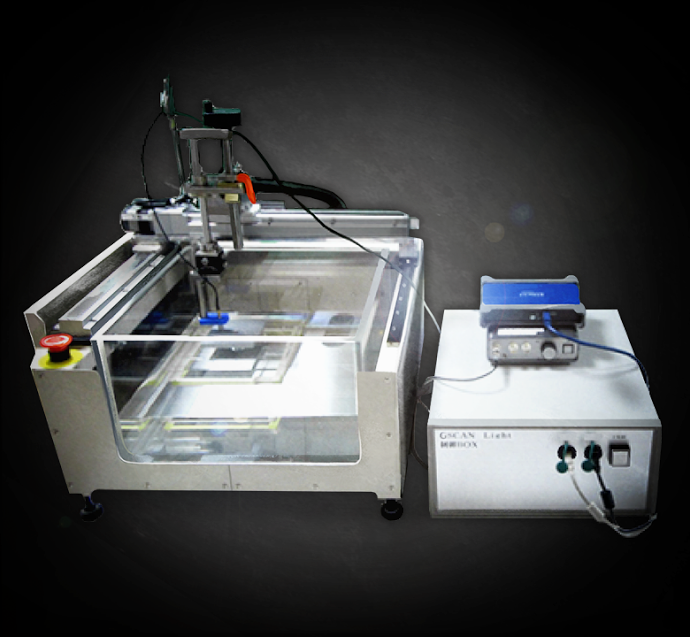

卓面型超声波探伤画像处理系统GSCAN Light

利用具有X-Y轴的机械,进行水浸超声波探伤。这是从那个信号描绘平面图(C范围)的装置。通过A范围记忆体功能搭载,实现收录之后的分析。与传统设备相比,它体积更小,价格更低。

特长

  • 频率特殊性;0.6-80MHz
  • 笔记本(迷你)电脑(Windows10对应)
  • A范围,B范围,C范围其他
  • 装置了能显示全要点记忆体功能
  • 装置了2门方式,扩大功能

应用领域

  • 航空•宇宙
  • 汽车
  • 素材

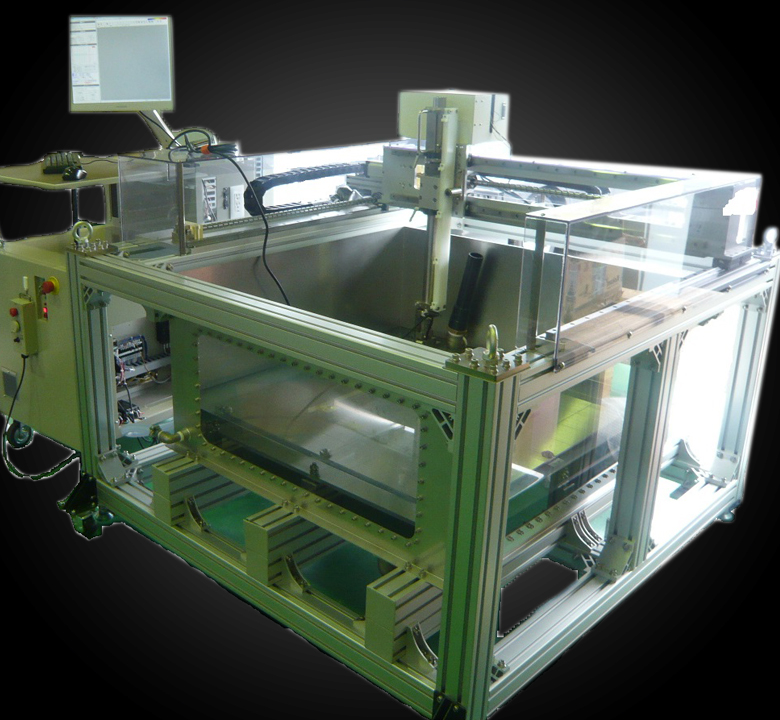

相控阵超声波探伤画像处理系统GSCAN PA

根据相控阵超声波探伤,有高速探伤,开口合成设定焦距以及能就电子设定速度的利处。另外,做探伤平面大的东西的时候,也有效果。

特长

  • 能决定高精度位置
  • 驱动部位免维护
  • 另外,能按着其他用途设计

应用领域

  • 航空•宇宙
  • 汽车
  • 素材

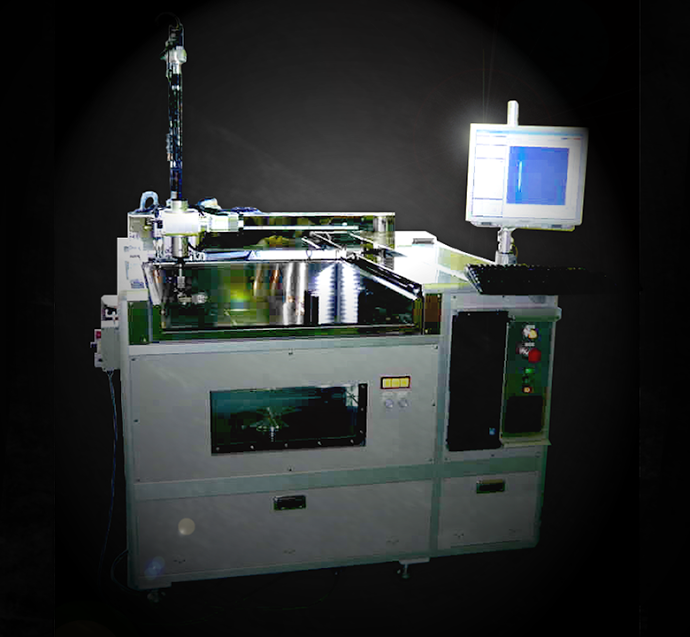

超音波探伤画像处理系统GSCAN

扫描素材里发生的微小的裂缝或者是木材内固有的空虚(气泡)等素材内部的状态变化,以最新的图像处理技术使其录像化。评价应用程序也非常充实,能对应相应的式样。

特长

  • 能决定高精度位置
  • 驱动部位免维护
  • 另外,能按着其他用途设计

应用领域

  • 航空•宇宙
  • 汽车
  • 素材
  • 建材
航空•宇宙
  • 超声波探伤画像处理系统(GSCAN)
  • 相控阵超声波探伤画像处理系统(GSCAN PA)
  • 桌面型超声波验伤画像处理系统(GSCAN Light)
  • 空中超声波验伤(GSCAN type.AERO)
  • 素材负载试验装置(GSCAN E3000)
  • 手提式数码超声波探伤仪
  • 全面数码的多超声波探伤仪(G-UT 2000)
  • 素材表面音诊机(USH-SD/SN)
铁路
  • 穿孔车轴探伤装置(SBA-60HS)
  • 穿孔车轴探伤装置(多功能渠道MAX8ch) (GCI-3065HS)
  • 中实在车轴探伤装置(G-AUTO ATMS7)
  • 手提式数码超声波探伤仪
  • 全面数码的多超声波探伤仪(G-UT 2000)
汽车
  • 超声波探伤画像处理系统(GSCAN)
  • 相控阵超声波探伤画像处理系统(GSCAN PA)
  • 桌面型超声波验伤画像处理系统(GSCAN Light)
  • 空中超声波验伤(GSCAN type.AERO)
  • 素材负载试验装置(GSCAN E3000)
  • 手提式数码超声波探伤仪
  • 全面数码的多超声波探伤仪(G-UT 2000)
  • 素材表面音诊机(USH-SD/SN)
素材
  • 超声波探伤画像处理系统(GSCAN)
  • 相控阵超声波探伤画像处理系统(GSCAN PA)
  • 桌面型超声波验伤画像处理系统(GSCAN Light)
  • 空中超声波验伤(GSCAN type.AERO)
  • 全面数码的多超声波探伤仪(G-UT 2000)
  • 素材负载试验装置(GSCAN E3000)
  • 手提式数码超声波探伤仪
  • 全面数码的多超声波探伤仪(G-UT 2000)
  • 弾性率内耗測定装置(UMS-H/M/R)
  • 素材表面音诊机(USH-SD/SN)
建材
  • 空中超声波验伤(GSCAN type.AERO)
  • 空中超音波探伤装置(内嵌対応)
  • 超声波探伤画像处理系统(GSCAN)
  • 素材负载试验装置(GSCAN E3000)
其他
  • G-声波耦合剂
  • 干燥耦合片
  • 脉冲星接收机(GNES-1001-PR)
  • 手提式数码超声波探伤仪
  • 全面数码的多超声波探伤仪(G-UT 2000)

维修(定期检查)

GNES建议使用我社的设备进行定期检查。
无论使用任何设备,也无法避免其劣化与老化。为有利于判断是否继续使用/维修/重新购买,定期检查和维修非常重要。
更换易损零件,检查和调整每个参数,我们的目标是防止故障和稳定运行。不仅减少了设备的年度成本和停机时间,还可以防止 由于设备停机和因突然故障造成的维修而导致生产率下降。

时期 成本 维修时间
维修
(定期检查)
提前 短期
修理 事后 长期
维修
(定期检查)
修理
时期 提前 事后
成本
维修时间 短期 长期

有关修理事宜、由于需要调查原因和采购零件,可能需要一段时间才能恢复。附带备用品(替代)非常重要,但是我们推荐固定日期的“定期维修”。

售后服务

在GNES,我们从设备修理点到软件改造,保守合约和装置转移设备,追加安全,教育方面提意见等等,都能按客户的需求灵活地回应。

我们对所有在各种服务协助,品质管理方面遇到困难的客户,都会一一回应。详细内容请您联系我们。

委托测试的程序

受託探傷

●超声波探伤复合材料

碳纤维增强塑料(CFRP•碳)的首次疲劳损伤被称为横向裂纹(在增强纤维的厚度方向上传播的裂纹)相互发生层间剥离并进一步发展。另外,在CFRP超声波探伤中,层压界面和纤维,在微空隙等的反射影响下可能会出现识别功能减少的情况。

GNES在航空领域获得的先进材料的质量评价,基于该方法,我们将对市场上流通的CFRP模塑产品进行委托测试。

从CFRP在表层部分受到集中载荷时,裂纹和剥落会产生相互交替并进一步发展。这种情况,如图2所示,由于堆栈之间的分离向下层扩展,会发生脱落,工具掉落或者是出现踏脚石。虽然这些看起来只是一个小小的外伤,但是,因此可能会产生一个严重的分离状况。

评价方法的一个例子如下图所示。

质量评价的主要产品

●汽车以及航空宇宙等零部件
●CFRP模塑制品/不同材料的质量评价

☆如果您希望对以上未列出的产品和材料进行无损检测时,请随时与我方洽谈。
评估方法因检查机构而异。
